HRカップリング

特長

HRカップリングは、製鉄圧延機近傍のワーキングテーブル駆動系で連続発生する重衝撃に対して、緩衝機能を発揮して周辺機器を保護する他に類のない優れたカップリングです。あらゆる過酷な使用条件に最適な設計をご提案いたします。



●金属ばねカップリングで最大の緩衝性能を実現しました。

●回転ねじり角は、常用で6度〜8度。最大で15度が可能です。

●圧延設備(マニプレーター、フィードローラー等)に最適です。

●ディーゼルエンジンの変動トルクを平準化します。

●インバーターモーターの共振を減衰します。

hr_coupling_01_01

用途

● 重衝撃・振動吸収用

・製鉄機械
・プラント
・製紙機械
・ミキサー
・粉砕機
・各種ポンプ
・その他あらゆる分野の一般産業機械

構造

部品はHRスリーブ、HRハブ、HRフランジ、コイルばね、ばね受座、リーマボルトで構成されています。

スペック表

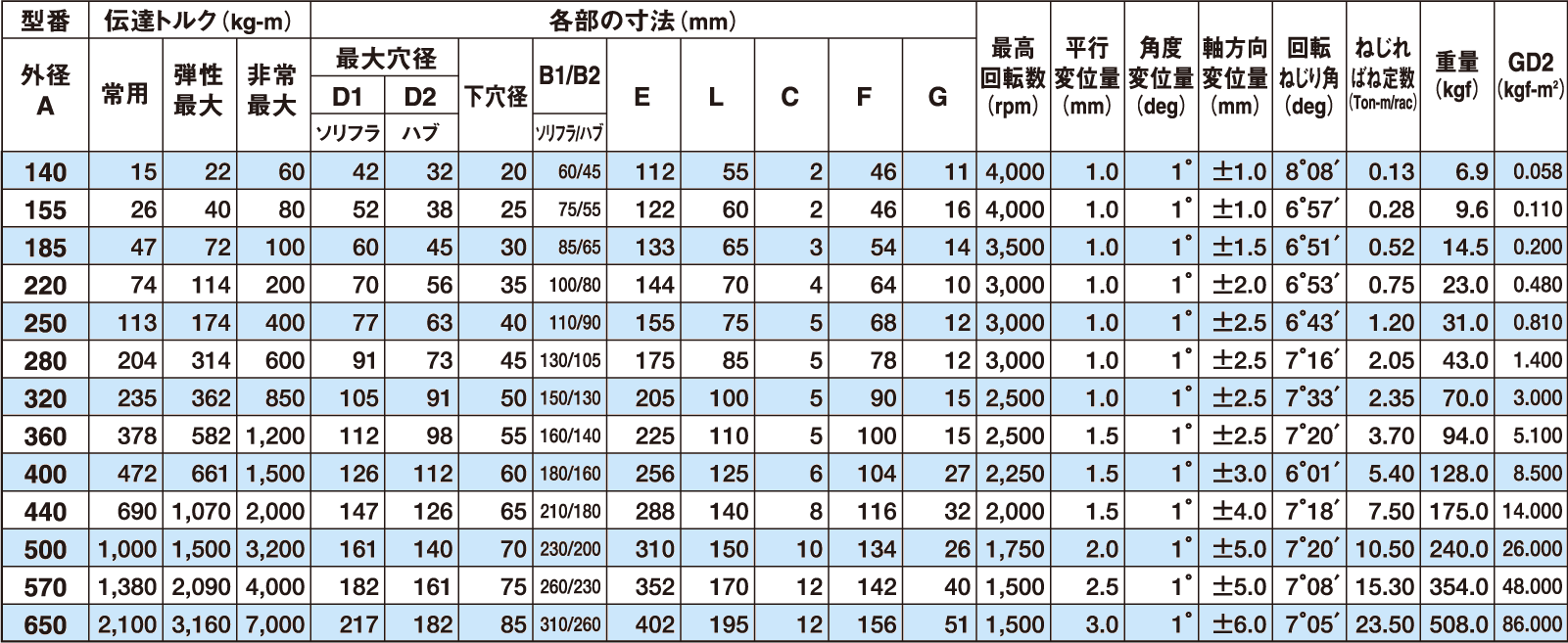

HR-US型(標準型)

hr_coupling_04_01
hr_coupling_04_02

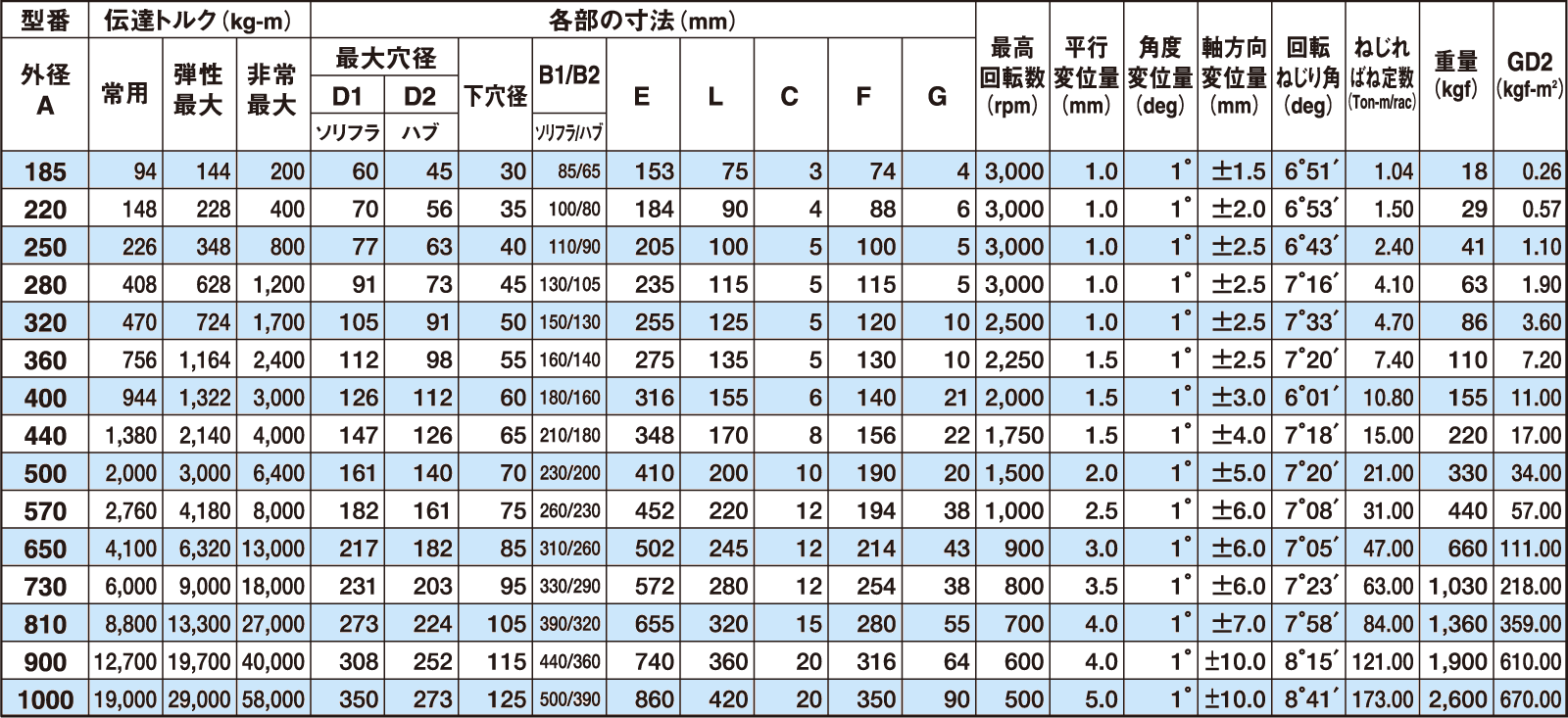

HR-UW型(標準型)

hr_coupling_04_03
hr_coupling_04_04

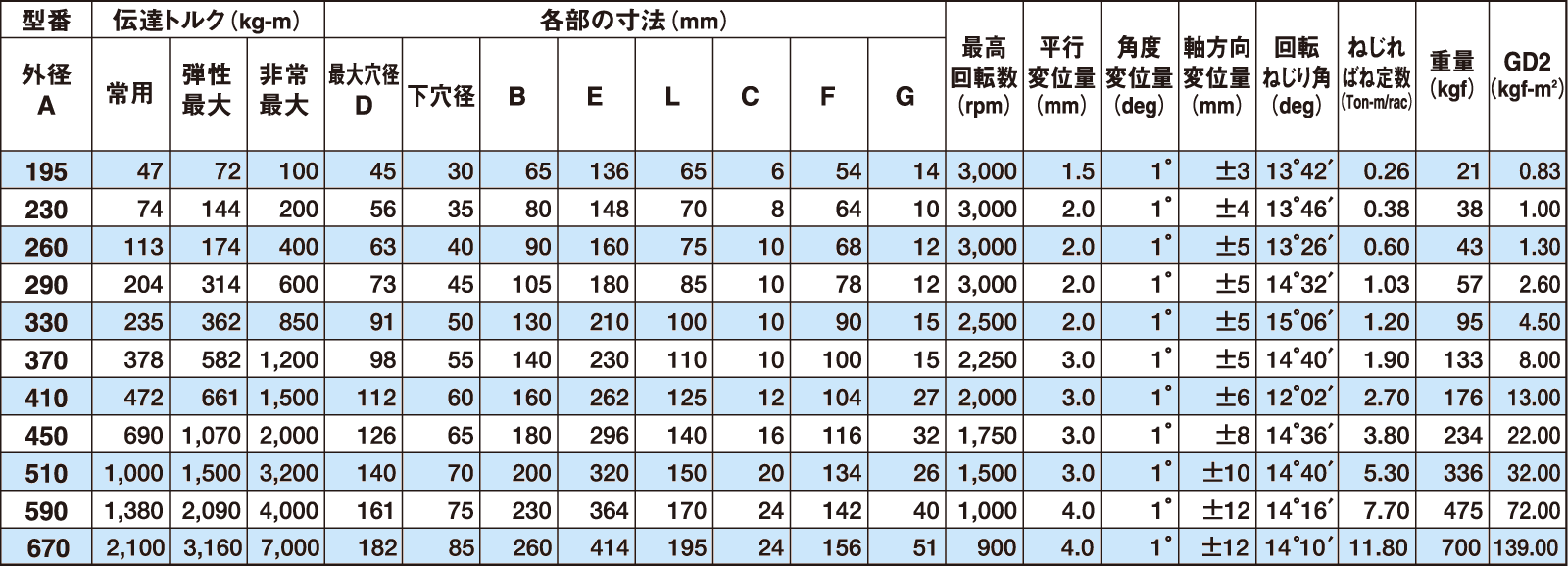

HR-SW型(ユニット型)

hr_coupling_04_05
hr_coupling_04_06









HR-WW型(ユニット型)

hr_coupling_04_09
hr_coupling_04_10

導入事例

【導入事例】をご覧下さい。
また下記のバナーよりお問合せ・カタログ請求を行えます。
