IUS-C

特長

●コンパクトで狭い場所での使用に最適!

●高トルク対応!

●JIS B1456ローラチェーン軸継手と取合寸法が完全フィットします。

●適量グリース(チューブ入り)を添付し、適量給油作業を改善しました。

●オイルシール挿入治具(実用新案申請中)により、組付作業をスピードアップしました。

●高速安定性の高いスリーブタイプです。

●高速・高負荷・長寿命を実現しました。

isu_c_series_01

用途

● 高速回転用

・製鉄機械
・プラント
・製紙機械
・工作機械
・各種ポンプ
・その他あらゆる分野の一般産業機械・計測器など

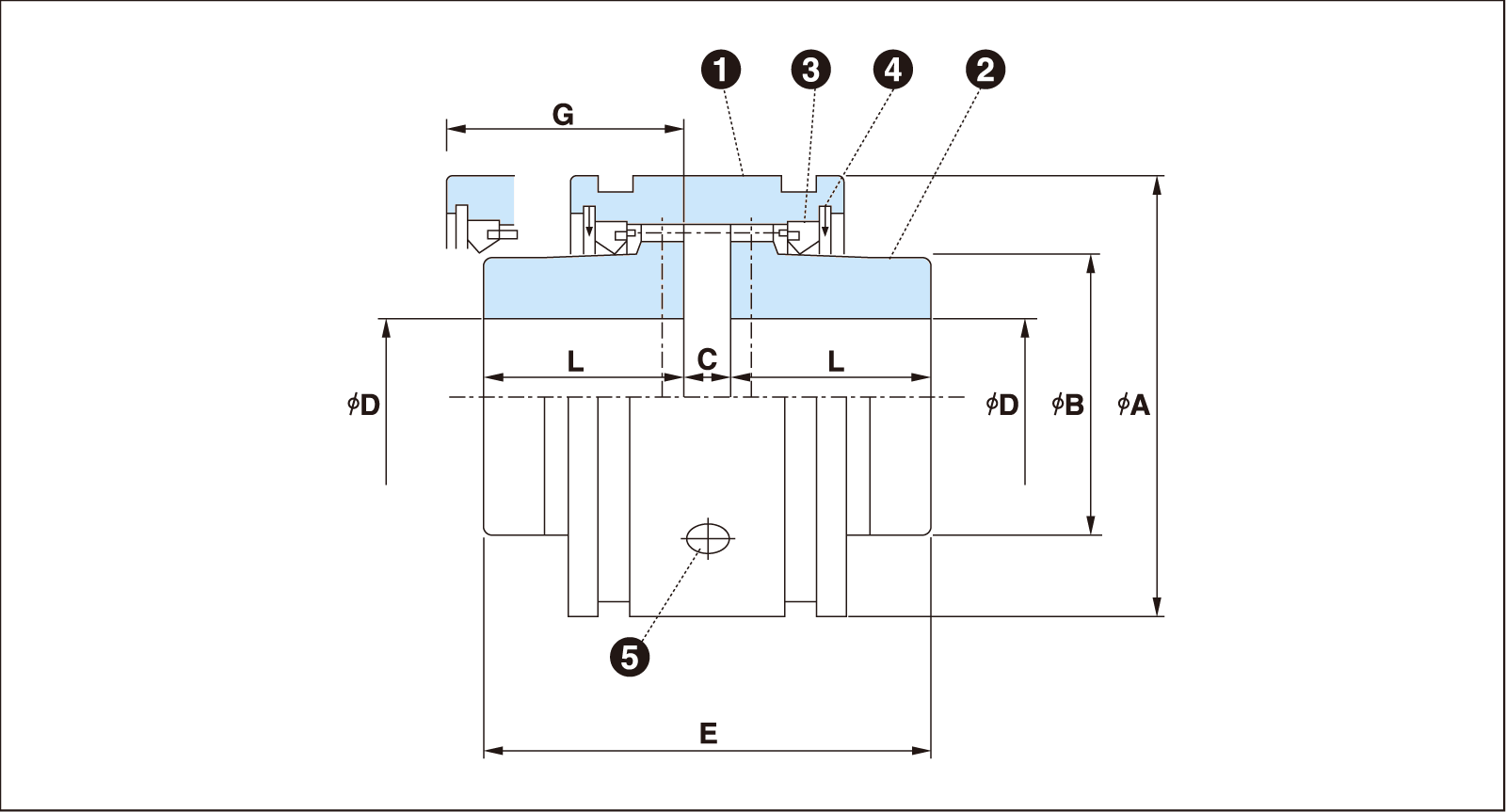

構造

クラウニングを施したハブの外歯車と、噛み合うスリーブの内歯車により構成され、歯面の滑りにより偏角を調整するカップリング機構を2箇所設けて、軸心調整とトルク伝達を行います。

isu_c_series_02

①スリーブ×1 ②ハブ×2 ③シール×2 ④止め輪×2 ⑤オイルプラグ×2

スペック表

isu_c_series_03

型番の選び方

1.使用軸径

駆動・従動軸径が、スペック表の「許容最大軸径」以内である型番を選定してください。



2.伝達動力

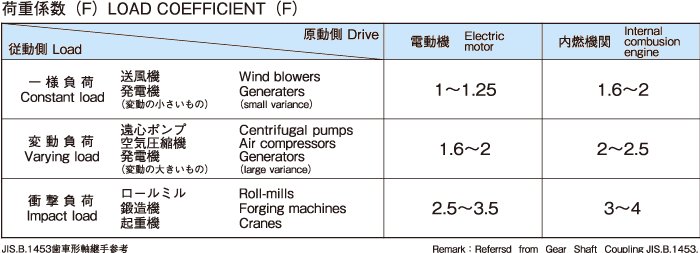

①荷重係数(F)を次の表より選定してください。


isu_c_series_04


②次式により伝達トルクを計算してください。

T = 9551 × P × F / N

T:伝達トルク(N-m)
P:伝達動力(kW)
F:荷重係数
N:回転数(min-1)


③算出した伝達トルクが、スペック表の「許容伝達トルク」以内の型番を選定してください。
上記1項「使用軸径」から選定した型番と合わせて、最終的な型番を決めてください。

歯面接触許容伝達トルク

スペック表の「許容伝達トルク」値は、傾斜角0°の場合の歯面接触許容伝達トルクを表しています。
偏心させてご使用の場合は、下表より変位係数(K)を求め、(A)式によって傾斜を考慮した伝達トルクを計算し、その値がスペック表の「許容伝達トルク」値を上回らない型番をお選びください。

(A) Tm = T × K

Tm:傾斜を考慮した伝達トルク(N-m)
T:伝達トルク(N-m) ※上記2-②で求めた値です
K:変位係数



変位係数(K)
isu_c_series_05
変位量
isu_c_series_06

潤滑油

潤滑油は、ギヤカップリング用グリース適量チューブ入り(別売)をご使用ください。
適量給油作業が大きく改善されます。

※別売:純正グリース 55gチューブ(モリLGグリースNo.1)

寸法及び対比表

IUS-Cは、より高速、より高負荷、そしてコンパクト!

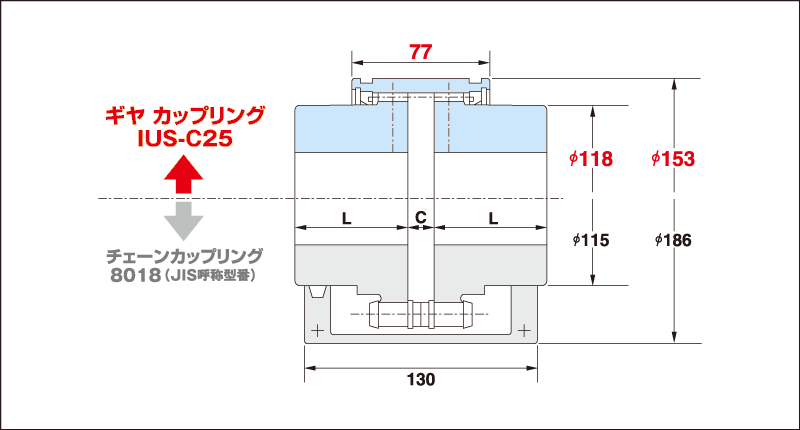

スペック対比例
isu_c_series_07

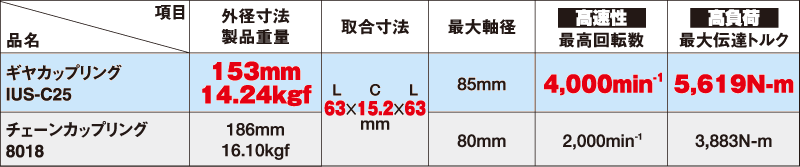

対比表
isu_c_series_08
